防烟分区设置要求

发布时间 :2019-02-21

防烟分区设置的目的是将烟气控制在着火区域所在的空间范围内,并限制烟气从储烟仓内向其他区域蔓延。烟气层高度需控制在储烟仓下沿以上一定高度内,以保证人员安全疏散及消防救援。今天我们分享防烟分区相关的内容。

1. 设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区。防烟分区不应跨越防火分区。

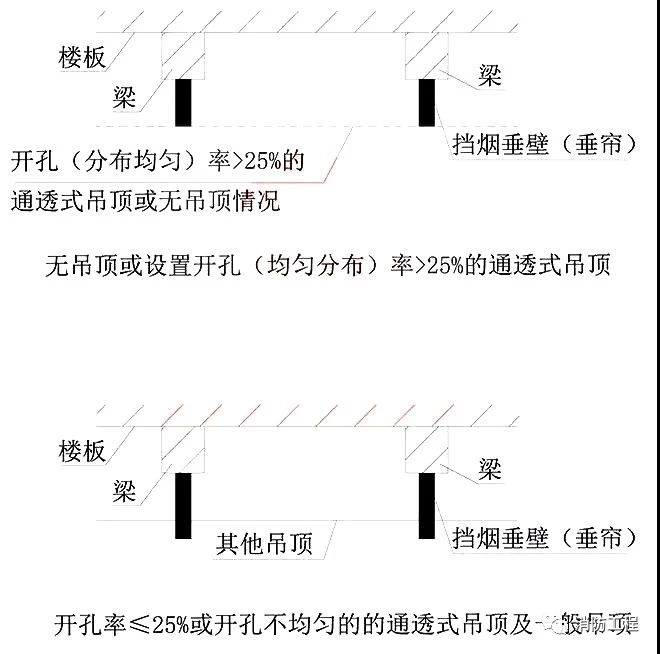

注:设置挡烟垂壁(垂帘)是划分防烟分区的主要措施。挡烟垂壁(垂帘)所需高度应根据建筑所需的清晰高度以及设置排烟的可开启外窗或排烟风机的量,针对区域内是否有吊顶以及吊顶方式分别进行确定,参见下图。


采用隔墙等形成了独立的分隔空间,实际就是一个防烟分区和储烟仓,该空间应作为一个防烟分区设置排烟口,不能与其他相邻区域或房间叠加面积作为防烟分区的设计值。

2. 挡烟垂壁等挡烟分隔设施的深度不应小于规范规定的储烟仓厚度。对于有吊顶的空间,当吊顶开孔不均匀或开孔率小于或等于25%时,吊顶内空间高度不得计入储烟仓厚度。

3. 设置排烟设施的建筑内,敞开楼梯和自动扶梯穿越楼板的开口部应设置挡烟垂壁等设施。

注:上、下层之间应是两个不同防烟分区,烟气应该在着火层及时排出,否则容易引导烟气向上层蔓延的混乱情况,给人员疏散和扑救都带来不利。在敞开楼梯和自动扶梯穿越楼板的开口部位应设置挡烟垂壁或卷帘,以阻挡烟气向上层蔓延。不得叠加计算防烟分区。

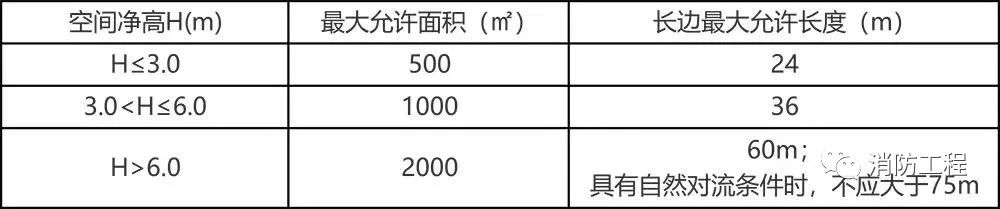

4. 公共建筑、工业建筑防烟分区的最大允许面积及其长边最大允许长度应符合下表的规定,当工业建筑采用自然排烟系统时,其防烟分区的长边长度尚不应大于建筑内空间净高的8倍。


注:

公共建筑、工业建筑中的走道宽度不大于2.5m时,其防烟分区的长边长度不应大于60m

当空间净高大于9m时,防烟分区之间可不设置挡烟设施。

汽车库防烟分区的划分及其排烟量应符合现行国家规范《汽车库、修车库、停车场设计防火规范》GB 50067的相关规定。

具备对流条件的场所要符合下列条件:

室内场所采用自然对流排烟的方式。

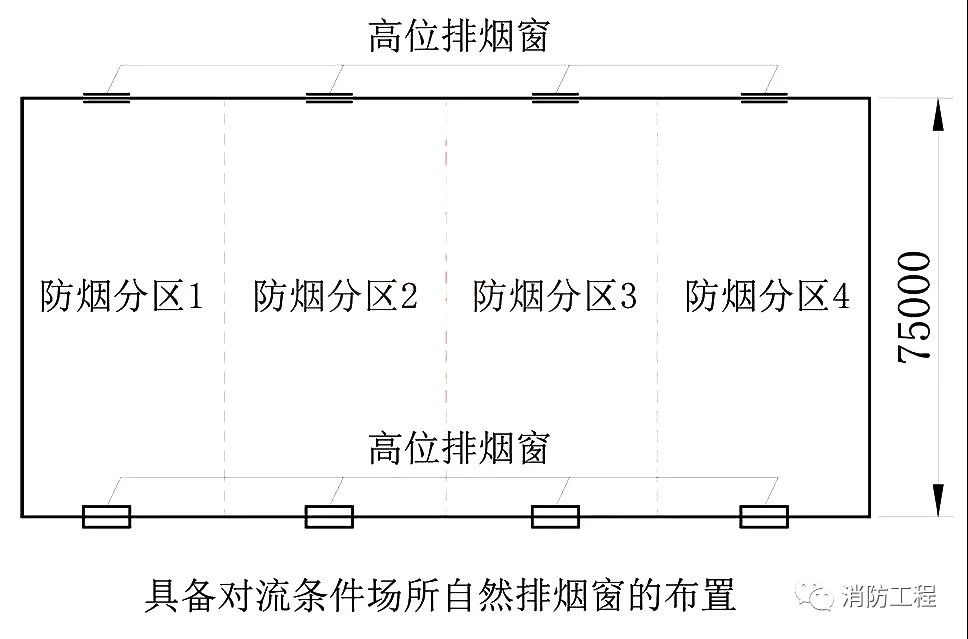

两个排烟窗应设在防烟分区短边外墙面的同一高度位置上(见下图),窗的底边应在室内2/3高度以上且应在储烟仓以内。


房间补风口应设置在室内1/2高度以下且不高于10m

排烟窗与补风口的面积应满足规范要求,且排烟窗应均匀布置。
